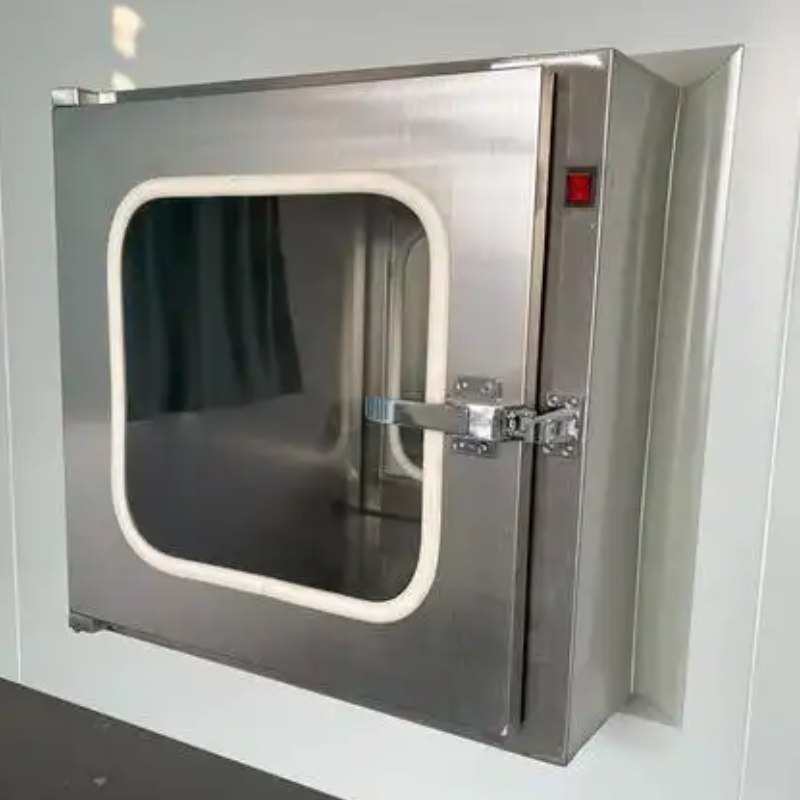

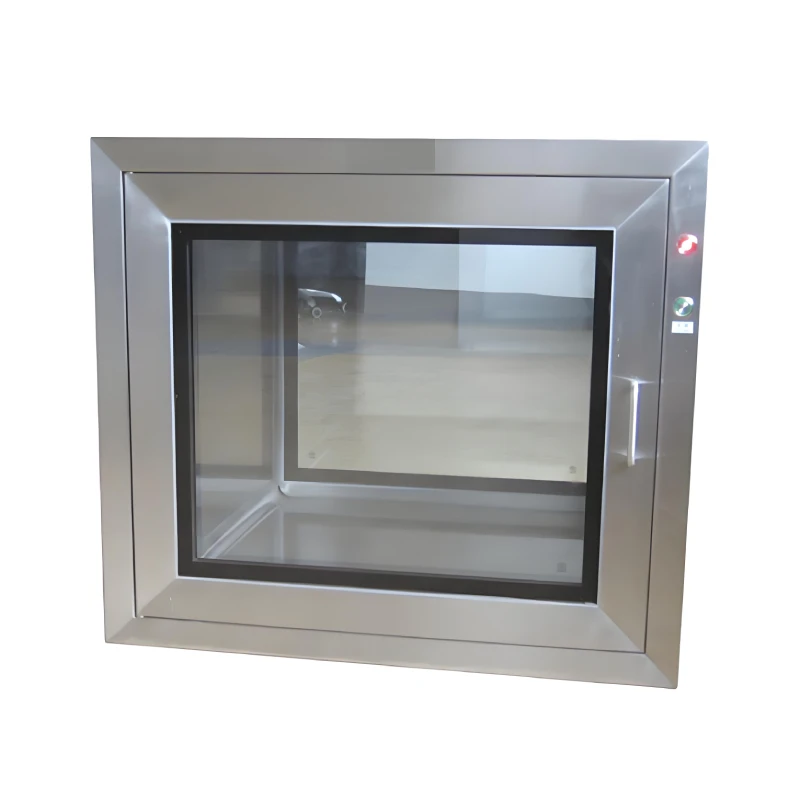

정적 패스 박스

1. 제품 개요

정적 전송 창으로 알려진 정적 패스 박스는 깨끗한 지역과 깨끗하지 않은 지역 또는 다른 청결도 수준의 지역 사이에 설치된 물자 전송 장치입니다.팬과 필터를 포함하는 동적 패스 박스와는 달리, 정적 패스 박스는 전원 장치를 포함하지 않으며 물리적 분리와 상호 잠금 메커니즘에만 의존하여 다른 청결도 수준의 영역 사이에 안전한 재료 전송을 달성합니다.

정적 패스 박스는 간단한 구조, 저렴한 비용, 쉬운 유지 보수 및 소음 없는 작동을 포함한 장점을 제공합니다.클린룸을 위한 기본적인 재료 전송 장치이며 제약, 생물학 실험실, 전자 제조 및 식품 가공 산업에서 널리 사용됩니다.

2. 작동 원리

정적 패스 박스의 작동 원리는 두 가지 핵심 메커니즘: 물리적 분리와 인터로크 제어를 기반으로 합니다.

첫째, 물리적 고립.패스 박스 하우징은 서로 다른 청결도 수준의 두 개의 영역을 물리적으로 분리합니다.두 문은 정상적인 조건에서 닫혀 있으며, 양쪽 사이의 직접적인 공기 교환을 방지하는 물리적 장벽을 형성합니다.

둘째, 인터로크 보호.두 문 사이에 연결 장치가 설치되어 있습니다.하나의 문을 열면 반대쪽 문이 자동으로 잠금되어 열 수 없습니다.이 디자인은 언제든지 하나의 문만 열 수 있도록 보장하여 공기 흐름을 통한 교차 오염을 효과적으로 방지합니다.

셋째, 물질 전송 과정.낮은 청결성 측에 있는 운영자는 외부 문을 열고, 방 안에 재료를 넣고, 외부 문을 닫습니다.그 다음 인터로크는 반대편 문에 있는 잠금을 해제합니다.높은 청결성 측에 있는 운영자는 내문을 열고, 재료를 제거하고, 내문을 닫고, 전체 전송 사이클을 완료합니다.

네 번째, 밀봉 유지 보수.두 문이 닫혀 있을 때, 패스 박스의 실링 장치는 하우징과 문 사이의 방공성을 보장하여 양쪽 사이의 안정적인 압력 차이를 유지합니다.

3. 제품 구조 및 성분

정적 패스 박스는 다음과 같은 핵심 구성 요소로 구성되어 있습니다:

주택: 고품질 스테인리스 스틸 시트 또는 냉각 압연 스틸 시트로 제조, 브러시 또는 코팅 끝.내부 표면은 쉽게 청소하기 위해 부드럽고 평평합니다.주택 구조는 좋은 실링 특성으로 견고합니다.

문: 일반적으로 내용을 관찰하기 위해 투명한 보기 창을 가진 이중층 강화 유리 문 또는 스테인리스 스틸 문.문은 부드러운 열기 및 닫기 위해 문문을 통해 하우징에 연결됩니다.

인터로크 장치: 기계적 인터로크와 전자 인터로크를 포함합니다.기계적 인터로크는 전력 공급 없이 문 인터로크를 달성하기 위해 기계적 링크를 사용합니다.전자 인터로크는 전력 공급이 필요한 전자기 잠금과 제어 회로를 사용하여 더 나은 신뢰성과 안전성을 제공합니다.

실링 장치: 문이 닫을 때 방열성을 보장하기 위해 문 가장자리에 설치된 고탄성 실링 가스켓이나 자기 실링 스트립.

작업 표면: 내부 바닥 표면은 평평한 작업 표면으로 일반적으로 스테인리스로 만들어져 있으며 내마모성 및 청소가 쉽습니다.일부 모델은 무거운 항목을 이동하기 위해 비 전원 롤러를 장착할 수 있습니다.

손잡이: 문에 설치된 스테인리스 스틸 손잡이는 클린룸 위생 요구 사항을 충족하고 쉽게 작동합니다.

표시등: 전자 인터로크 모델은 일반적으로 문 열린/닫은 상태와 인터로크 상태를 표시하는 상태 표시등을 갖추고 있습니다.

버저: 일부 모델은 문이 오랫동안 열려 있을 때 소리적 경보를 방출하여 운영자에게 문을 닫도록 상기시킵니다.

제어 패널: 전자 인터록 모델은 인터록 논리와 경보 설정을 제어하기 위한 간단한 제어 패널을 갖추고 있습니다.

4. 특징 및 이점

첫째, 간단한 구조.정적 패스 박스에는 팬이나 필터와 같은 복잡한 구성 요소가 없습니다.구조는 낮은 실패율로 간단하고 신뢰할 수 있습니다.

둘째, 비용 효율.전력 또는 여과기 시스템이 없으면 정적 패스 박스의 제조 및 유지 보수 비용은 동적 패스 박스보다 상당히 낮으므로 예산이 제한된 프로젝트에 적합합니다.

셋째, 소음 없는 작동.정적 패스 박스는 작동 중에 움직이는 기계적 부품이 없으므로 소음에 민감한 실험실 및 의료 시설에 적합한 완전히 조용한 작동을 가져옵니다.

셋째, 쉬운 유지보수.매일 유지보수는 내부 및 외부 표면을 청소하고 밀봉 가스켓을 검사하는 것으로 제한됩니다.필터 교체 또는 팬 유지 보수가 필요하지 않으므로 유지 보수 작업부하가 낮습니다.

다섯째, 유연한 설치.정적 패스 박스는 경량이고 컴팩트하여 설치를 쉽게 합니다.샌드위치 패널 벽, 벽돌 벽 및 건조벽을 포함한 다양한 벽 유형에 설치할 수 있습니다.

여섯째, 에너지 효율성.정적 패스 박스는 전자 인터로크 (최소 전기를 소비하는) 를 제외하고 전력을 필요로하지 않습니다.이것은 에너지 효율 요구 사항을 충족합니다.

셋째, 안전하고 신뢰할 수 있습니다.연결 잠금 장치는 두 문을 동시에 열 수 없도록 보장하여 효과적으로 교차 오염을 방지합니다.전자 인터로크 모델은 전원이 손실될 때 모든 문이 자동으로 잠금되는 전원 전전지 보호를 갖추고 있습니다.

여섯째, 매우 맞춤형.차원, 재료, 인터로크 유형, 문 스타일 및 기타 기능은 고객 요구 사항에 따라 다른 응용 시나리오에 맞게 사용자 정의 할 수 있습니다.

5. 기술 사양 (표준)

주택 물자: 304 스테인리스 또는 316L 스테인리스, 또는 분말 코팅을 가진 냉각 압연 강철판

문 물자: 스테인리스 문 또는 두 층 강화된 유리 문 (보기 창문을 가진)

창 유리 두께: 4 ~ 5 밀리미터 강화된 유리

인터로크 유형: 기계적 인터로크 또는 전자 인터로크

전력 공급: 기계적 인터로크는 전력을 필요로하지 않습니다;전자 인터로크는 AC220V 50Hz를 필요로 합니다

표준 차원 (폭 & 시간; 깊이 & 시간; 높이): 일반적인 크기는 400 & 시간을 포함합니다;400×400mm, 500×500×500mm, 600×600×600mm, 600×600×800mm, 800×800 & 시간;800mm, 및 사용할 수 있는 비표준 주문 크기

작업 표면: 스테인리스 평면 판 또는 비 전원 롤러

실링 가스켓: 실리콘 실링 가스켓 또는 EPDM 실링 가스켓

표면 마무리: 표시된 마무리 또는 거울 표시

작동 온도: 0 ~ 40 摄氏度

작동 습도: 95% 이하 상대 습도

임명 방법: 벽 입은 임명

6. 제품 분류

인터로크 유형으로: 기계적 인터로크 정적 패스 박스는 인터로크를 위해 순수히 기계적 구조를 사용하고 전력이 필요하지 않으며 전력 공급 또는 전자기 간전에 전에 민감한 장소에 적합합니다.전자 인터로크 정적 패스 박스는 인터로크를 위해 전자기 잠금과 컨트롤러를 사용하여 빠른 응답, 높은 신뢰성 및 경보 기능을 제공하여 GMP 준수 응용 프로그램에 적합합니다.

문 유형에 따라: 스테인리스 스틸 문 정적 패스 박스는 고주파 사용에 적합한 견고하고 내구성이 있는 모든 스테인리스 스틸 문 구조를 특징으로 합니다.유리 문 정적 패스 박스는 실시간 가시성을 요구하는 응용 프로그램에 적합한 내용을 쉽게 볼 수 있는 높은 투명성, 두 층 강화된 유리 문 구조를 특징으로 합니다.

재료에 의하여: 전적으로 304 또는 316L 스테인리스로 만든 전체 스테인리스 정적 통행 상자, 제약 및 생물학 실험실에 적합한 높은 내식성.탄소 강철 분말 코팅 분말 코팅, 저렴한 비용, 일반 산업 환경에 적합한 냉각 압연 강철로 만든 정적 패스 박스 주택.

설치 방법에 의해: 표준 내장된 정적 통행 상자는 벽에 플러시를 설치하고, 벽 표면과 수준합니다.벽에 장착된 정적 패스 박스는 플랜지를 통해 벽 표면에 고정되어 있으며 벽벽이나 큰 개구를 만들 수 없는 장소에 적합합니다.

응용 프로그램에 따라: 표준 정적 패스 박스는 기본 전송 및 인터로크 기능만 제공합니다.UV 정적 패스 박스는 항목의 초기 표면 소독을 위한 내장 UV 살균 램프를 특징으로 합니다.깨끗한 정적 패스 박스는 특별히 처리된 내부를 갖추고 있으며, 부드럽고 죽은 모서리가 없는 표면이 높은 청결성 요구 사항에 적합합니다.

7. 응용 분야

정적 패스 박스는 특정 청결성 요구 사항을 가진 다양한 장소에서 널리 사용되지만 복잡한 정화 기능이 필요하지 않습니다.

제약 산업: 비살균 약물 생산 작업장, API 생산 작업장, 포장 작업장 및 창고 및 생산 지역 사이에서 재료 이전에 사용됩니다.정적 통행 상자는 급료 C와 급료 D의 깨끗한 지역 사이와 깨끗한 지역과 비 깨끗한 지역 사이에 재료 전송에 적합합니다.

생물학 실험실: 일반 생물학 실험실, 미생물학 실험실 및 분자 생물학 실험실에서 샘플 및 시약 전송에 사용됩니다.정적 패스 박스는 초기 표면 소독을 위해 UV 살균 램프와 함께 사용될 수 있습니다.

전자 제조: 전자 부품 조립 작업장, PCB 생산 작업장 및 정밀 계기 조립 작업장에서 재료 전송에 사용됩니다.정적 패스 박스는 먼지와 입자가 다른 지역 사이에 이동하지 않습니다.

병원 및 의료 시설: 일반 병원, 외병 치료실, 중앙 살균 공급 부서에서 항목 이동 및 약국과 간호사 역 사이의 약물 이동에 사용됩니다.

식품 가공: 식품 포장 워크식식당, 원료 준비 지역 및 완제품 창고 사이의 재료 전송에 사용되며, 해충과 먼지가 생산 지역에 들어오지 않도록 방지합니다.

화장품 생산: 화장품 충전 작업장, 포장 작업장 및 창고 사이의 재료 전송에 사용되며 생산 지역의 위생 조건을 유지합니다.

인쇄 및 포장: 특정 청결성 요구 사항을 가진 인쇄 작업장 및 박판 작업장에서 재료 전송에 사용됩니다.

일반 산업: 전자, 기계, 화학 및 기타 산업의 일반 작업장 및 창고 사이의 재료 전송에 사용되며 생산 영역에 들어가는 먼지와 외국 물질을 줄입니다.

연구 기관: 다양한 연구 실험실에서 샘플, 시약 및 도구 전송에 사용되어 실험 환경에 대한 인원 입출의 영향을 줄입니다.

데이터 센터: 서버룸과 유지 보수 복도 사이의 장비 전송에 사용되어 데이터 센터 환경에 대한 인원 입구 및 출구 영향을 줄입니다.

8. 다른 패스 박스와 비교

정적 패스 박스와 동적 패스 박스: 정적 패스 박스에는 팬이나 필터가 없으며 물리적 분리와 인터로크에 의존합니다.Dynamic Pass Box는 자체 청소 기능을 갖춘 팬과 필터를 내장합니다.정적 패스 박스는 저렴한 비용, 소음이 없고 유지 보수 없는 작동을 제공합니다.동적 패스 박스는 비용이 높고 소음이 많으며 정기적인 필터 교체와 팬 유지 보수가 필요합니다.정적 패스 박스는 더 낮은 청소 요구 사항이나 오염에 민감하지 않은 항목에 적합합니다.동적 패스 박스는 고급 깨끗한 지역 사이의 무고고성 전송에 적합합니다.

Static Pass Box vs. VHP Pass Box: VHP Pass Box는 증기화된 과산화수소 살균 능력을 갖추고 있으며 Log6 죽이기 속도를 달성합니다.정적 패스 박스는 살균 능력이 없습니다.VHP 패스 박스는 높은 비용과 긴 주기 시간을 가진 无菌 전송에 적합합니다.정적 패스 박스는 저렴한 비용과 빠른 전송 속도를 가진 일반적인 깨끗한 항목 전송에 적합합니다.

정적 패스 박스 vs UV 패스 박스: UV 패스 박스는 정적 패스 박스 디자인에 UV 살균 램프를 추가하여 항목의 표면 소독을 제공합니다.정적 패스 박스는 물리적 고립에만 의존합니다.UV 패스 박스는 항목 표면의 초기 소독을 필요로 하는 응용 프로그램에 적합합니다.정적 패스 박스는 소독 요구 사항이 없거나 항목이 사전 소독되는 응용 프로그램에 적합합니다.

9. 선택 가이드

청소 수준 요구 사항: 패스 박스의 양쪽 사이의 청소 수준 차이에 따라 적절한 제품을 선택하십시오.불결성 요구 사항이 없는 작은 차이를 위해, 정적 패스 박스는 적합합니다.큰 차이나 불생성 요구 사항에 대해 Dynamic Pass Box 또는 VHP Pass Box를 선택해야합니다.

항목 특성: 이전할 항목의 크기에 따라 내부 차원을 결정합니다.항목의 최대 길이, 폭 및 높이를 고려하여 적절한 공간을 허용하십시오.무거운 항목의 경우, 전원이 없는 롤러를 선택하는 것을 고려하십시오.

사용 주파수: 고주파수 사용을 위해, 빠른 응답과 높은 신뢰성을 위해 전자 인터록 유형을 권장합니다.저주파수 사용을 위해 기계적 인터로크 유형을 선택할 수 있으며 전력이 필요하지 않으며 저렴한 비용을 제공합니다.

설치 환경: 벽 유형 및 두께를 확인하고, 입장 또는 벽에 장착 된 설치를 선택합니다.샌드위치 패널 벽의 경우, 표준 샌샌드위치 패널 벽은 적합합니다.벽돌이나 콘크리트 벽의 경우 설치 개구가 준비되어야합니다.

물자 요구 사항: 제약 및 생물학 실험실의 경우, 모든 304 또는 316L 스테인리스는 권장됩니다.일반 산업 환경에서는 분말 코팅을 가진 탄소강이 적합합니다.

예산 제한: 예산이 제한되고 청소 요구 사항이 적당하면 정적 패스 박스는 경제적이고 합리적인 선택입니다.전자 인터로크 유형은 기계적 인터로크 유형보다 더 비싸습니다.스테인리스 스틸 재료는 탄소 스틸 재료보다 더 비싸습니다.

준수 요구 사항: 제약 산업은 GMP 요구 사항을 준수하는 패스 박스를 선택해야 하며, 일반적으로 재료 인증서와 공장 검사 보고서가 필요합니다.

문 유형: 실시간으로 내용을 볼 필요가 있을 때 유리 문을 선택하십시오.높은 내구성이 필요할 때 스테인리스 스틸 문을 선택하십시오.

10. 설치 및 유지 보수

설치 중요한 점: 패스 박스의 외부 치수에 따라 벽에 있는 개구를 자르십시오.패스 박스 하우징을 벽 오핑에 넣어 수평한 것을 확인하십시오.실링을 보장하기 위해 실링 화합물 또는 실링 가스켓으로 주택과 벽 사이의 공간을 채우십시오.설치 나사 또는 고정 플랜지를 사용하여 패스 박스를 벽에 고정하십시오.전자 인터로크 유형의 경우 전원 공급과 지상을 연결하십시오.문을 설치하고 부드러운 열기 및 닫기 위해 문문을 조정하십시오.인터로크 기능을 테스트합니다.

매일 유지 보수: 내부 및 외부 표면을 매일 깨끗하게 하십시오.노화, 손상 또는 변형에 대해 정기적으로 실링 가스켓을 검사하십시오.손상된 경우 교체하십시오.정기적으로 문 느느느느느려움을 확인하고 나사를 단단단하십시오.기계적 인터로크 유형의 경우, 원활한 작동을 위해 정기적으로 인터로크 메커니즘을 확인하고 필요한 경우 기기기름 기기기기기를 적용하십시오.전자 인터로크 유형을 위해, 적절한 작동을 위해 표시등과 부저를 정기적으로 확인하십시오;시험 전원-오프 보호 기능.부드러운 열기 및 닫기를 위한 문을 확인;스티킹이 발생하면 조정합니다.

필터 교체: 정적 패스 박스에는 필터가 없으므로 필터 유지보수가 필요하지 않습니다.

일반적인 문제 해결: 인터로크가 실패하는 경우 기계적 인터로크 링크가 일일일반적으로 일일일반적인 문제 해결: 기계적 인터로크 링크가 일일일일반적으로 일일일일일반적인 문제 해결: 인터로크가 실패하면 기계적 인터로크문이 제대로 닫히지 않으면 문문 문문 문문이 잘 닫히지 않으면 문문 문 문문 문이 문이 문을 잘 닫지 않는지 확인하십시오.전자 인터로크 유형이 전력이 없다면 전력 연결과 신관을 확인하십시오.표시등이 조명되지 않으면 전구나 LED가 손상되었는지 확인하십시오.부저가 지속적으로 경보를 주면 문이 완전히 닫혀 있는지 또는 경보 지연 설정이 적절한지 확인하십시오.
