고효율 공기 출구

1. 제품 개요

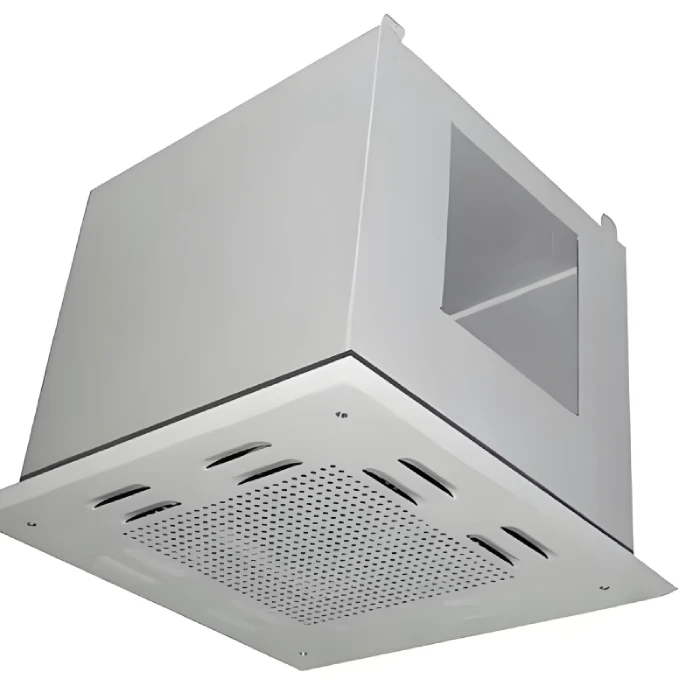

HEPA 공기 출구로도 알려진 고효율 공기 출구는 클린룸 HVAC 정화 시스템의 터미널 공기 공급 장치입니다.클린룸 천장에 설치된 고효율 필터가 있으며 처리된 깨끗한 공기를 클린룸으로 균일하게 전달합니다.클린룸 청소 수준을 유지하는 주요 장비 구성 요소 중 하나입니다.

고효율 공기 출구는 일반적으로 고고통 시스템 및 공기 처리 단위와 함께 사용됩니다.그들은 ISO 클래스 5에서 ISO 클래스 8까지의 클린룸 환경에 적합하며 제약, 생물 기술, 전자 제조, 병원 및 식품 가공 산업에서 널리 사용됩니다.

2. 작동 원리

고효율 공기 출구의 작동 원리는 중앙 공기 공급과 단말기 여과의 조합을 기반으로 합니다.

첫째, 공기 공급.중앙 공기 처리 단위 또는 팬은 예비 및 중간 효율 필터를 통해 통과한 공기를 제공합니다.이 공기는 공급 배관을 통해 각 고효율 공기 출구로 전달됩니다.

둘째, 터미널 필터링.공기는 고효율 공기 출구로 들어가고 내장 HEPA 또는 ULPA 필터를 통과하여 공기 입자, 박테리아, 먼지 및 기타 오염물질을 효율적으로 잡습니다.

셋째, 공기 공급 통합.필터링된 깨끗한 공기는 출구에서 확산기 플레이트 또는 공기 흐름 균일화 장치를 통과하고 균일한 속도와 방향으로 청정실로 배달되어 필요한 공기 흐름 패턴을 만듭니다.

셋째, 압력 차이의 유지 보수.고효율 공기 출구는 반환 공기 출구와 함께 작동하여 클린룸 내에서 필요한 압력 차이점을 구축하고 유지하여 오염물질이 더 낮은 청결성 지역에서 더 높은 청결성 지역으로 이동하지 않습니다.

3. 제품 구조 및 성분

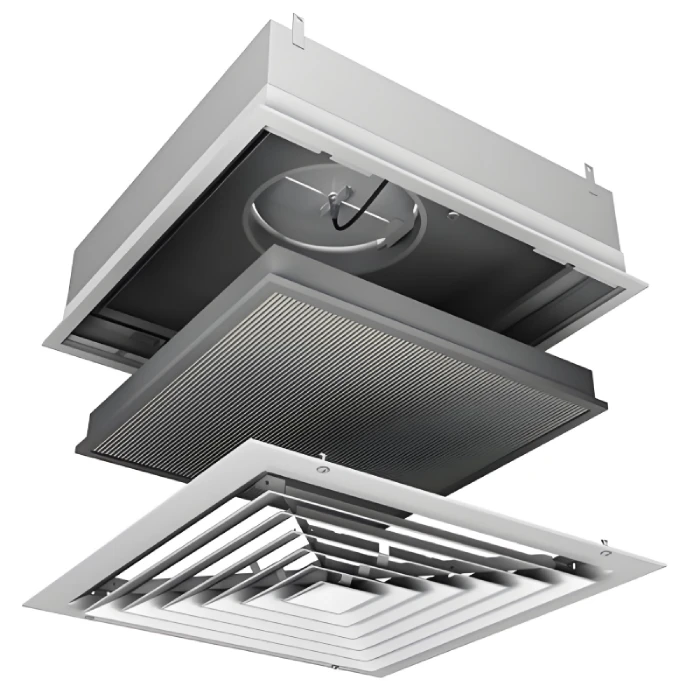

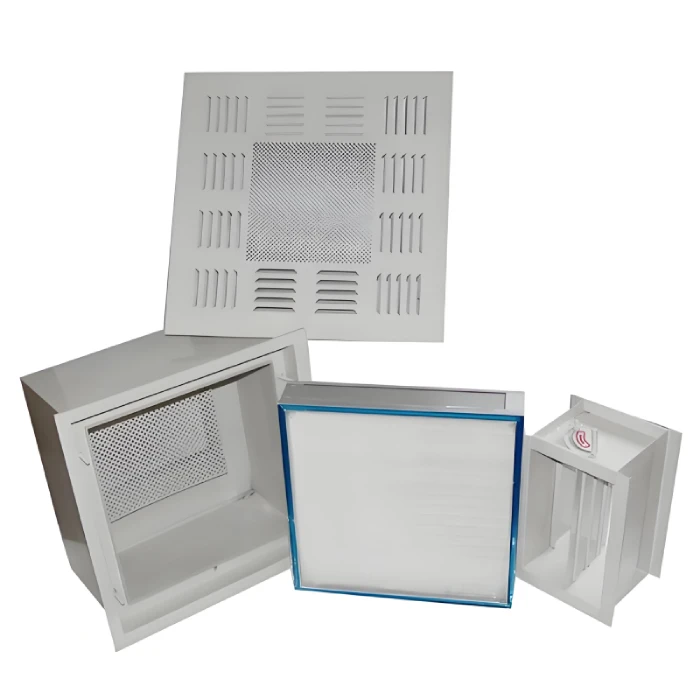

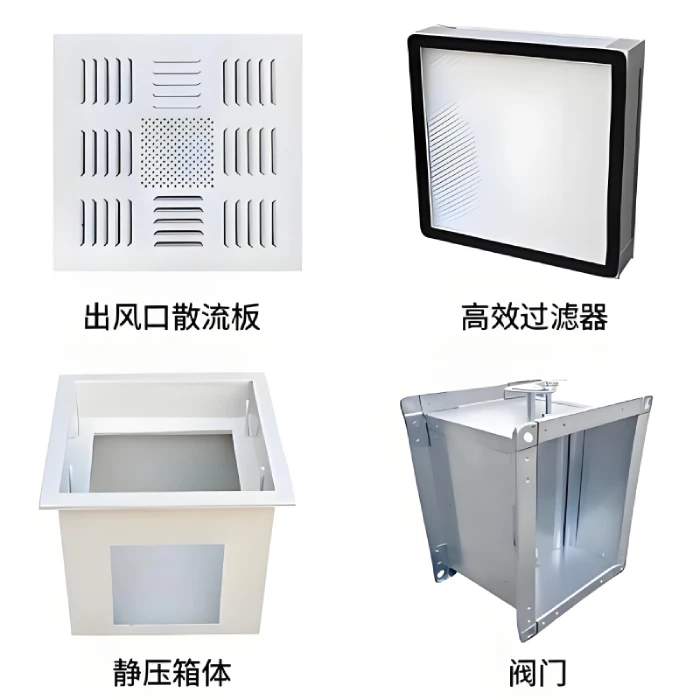

고효율 공기 출구는 다음과 같은 핵심 구성 요소로 구성되어 있습니다:

주택: 고품질 냉각 압연 스틸 시트 또는 스테인리스 스틸 시트에서 제조, 정전기 스프레이 또는 분말 코팅 끝 좋은 내식성 및 미적 외관을 위해.주택은 공기 방식으로 설계되었습니다.

고효율 필터: HEPA 필터 (0.3 미크론 입자에 대한 99.97% 또는 더 높은 효율) 및 ULPA 필터 (0.12 미크론 입자에 대한 99.999% 또는 더 높은 효율)를 포함한 핵심 여과 구성 요소.필터는 분리된 또는 미니 플리트 유형일 수 있습니다.

Diffuser Plate: 공기 출구 얼굴에 설치되어 있으며, 일반적으로 알루미늄 합금 또는 스테인리스로 만들어져 있으며, 공급 공기의 균등한 분배를 보장하기 위해 균일하게 분포된 작은 구멍이나 슬롯이 있습니다.

공기 용량 제어 공기 입구 끝에 설치되어 청소실로 전달되는 공기 용량을 조정하는 데 사용되어 실제 요구 사항에 따라 공기 변화 속도와 압력 차이를 조정할 수 있습니다.

실링 장치: 주택과 천장 사이의 실링 가스켓과 필터와 주택 사이의 실링 스트립을 포함하여 시스템이 방공되도록 합니다.

압력 차별 시험 포트: 압력 계기를 연결하는 데 사용되며, 필터 대체가 필요할 때를 결정하기 위해 필터 저항 변화의 모니터링을 촉진합니다.

절연 층: 일부 모델에는 에어컨 작동 중에 절연절 층이 있으므로 주택의 외부에 절연 층이 있습니다.

4. 특징 및 이점

첫째, 높은 여과효율.내장 HEPA 또는 ULPA 필터는 현미경 공기 입자를 효율적으로 제거하여 공급 공기 청결성이 클린룸 요구 사항을 충족시킬 수 있습니다.

둘째, 공기 분포의 일치성.최적화된 Diffuser 플레이트 디자인은 균일하고 안정적인 공기 공급을 제공하며, 혼란과 죽은 지역을 최소화하여 클린룸 청결성을 유지하는 데 도움이 됩니다.

셋째, 컴팩트 구조.주택은 소형이며 최소한의 천장 공간을 차지하고 있으며, 제한된 오버헤드 공간이 있는 건물에 적합합니다.

셋째, 쉬운 설치.표준화된 인터페이스 치수와 설치 방법은 일반적인 표표본 표표준화된 인터페이스 치수와 설치 방법을 통해 일반적인 표표표준화된 표표표준화된 인터페이스 치수와 설치 방법

다섯째, 편리한 유지보수.필터는 클린룸 내부 또는 천장 위에서 교체할 수 있습니다.일부 모델은 간단한 교체를 위해 사이드 일일일러 또는 하단 일러 디자인을 갖추고 있습니다.

여섯째, 조절 가능한 공기 양.공기 용량 제어 실실제 클린룸 요구 사항에 따라 공급 공기 용량을 유연하게 조정할 수 있는 공공기 용량 제어 공공기 용량 실실실실제 클린룸 요구 사항에 따라 유연하게 조정할

셋째, 좋은 밀봉 성능.여러 개의 실링 디자인은 시스템의 방공성을 보장하여 필터링되지 않은 공기가 간격을 통해 청소실로 누출되지 않도록 합니다.

여섯째, 고품질 재료.주택은 고급 표면 처리를 가진 고품질 강철으로 제조되어 있으며 내식성, 쉽게 청소, 미적 외관 및 내구성을 제공합니다.

5. 기술 사양 (표준)

주택 물자: 냉각 압연 강철판 또는 스테인리스 판 (304 또는 316L)

표면 끝: 정전기 스프레이 코팅 또는 분말 코팅

표준 차원 (폭 & 시간; 높이 & 시간; 깊이): 600 & 시간과 같은 유효한 다양한 표준 크기;600×500mm, 750×750&시간;500mm, 900×600×500mm, 그리고 사용자 정의 가능한

고효율 여과기 유형: HEPA 여과기 또는 ULPA 여과기

HEPA 여과 효율성: 0.3 미크론 입자를 위한 99.97% 이상

ULPA 여과 효율성: 0.12 미크론 입자를 위한 99.999% 이상

정격 공기 흐름: 시간당 500 ~ 3000 입방미터 (크기와 모델에 따라 다릅니다)

얼굴 속도: 초당 0.45에서 1.5 미터 (조절 가능)

Diffuser 판 물자: 알루미늄 합금 또는 스테인리스

공기 볼륨 제어 공감기: 반대하는 공블레이드 다공공기 공공기 공기 용량 제어 공기 용량 제어 공기 용량 제어 공기 용공기 용량 제어 공기 용공기 용량 제어

밀봉 방법: 가스켓 밀봉 또는 밀밀봉 젤

작동 온도: 0 ~ 40 摄氏度

작동 습도: 95% 이하 상대 습도

설치 방법: 입장 천장 장착

6. 제품 분류

필터 유형: HEPA 고효율 공기 출구, HEPA 필터가 장착되어 있으며, 전통적인 클린룸 환경에 적합합니다.ULPA 필터가 장착된 ULPA 고효율 공기 출구, ISO 클래스 5 이상의 더 높은 청결성 요구 사항에 적합합니다.

재료로: 탄소 강철 고효율 공기 출구, 가루 코팅을 가진 냉각 압연 강철로 만든 주택, 경제적이고 실용적입니다.스테인리스 고효율 공기 출구, 304 또는 316L 스테인리스로 만든 주택, 높은 내식성, 습기 또는 부식 환경에 적합합니다.

설치 방법으로: 천장 공급 유형, 천장에서 아래로 공급되는 공기를 가진 표준 설치.측면 공급 유형, 벽에 장착, 특별한 공기 흐름 패턴 요구 사항에 적합합니다.

Diffuser 유형에 따라: 공기 분산을 위한 균일하게 분포된 유유형의 유유유형: 공기 분산을 위해 균일하게 분포된 원형 구멍을 특징으로 구부된 플레이트 Diffuser.공기 흐름 방향 제어를 위한 조절 가능한 루버를 갖춘 루버 Diffuser.

밀봉 방법으로: 가스켓 밀봉 유형, 필터와 주택 사이에 밀봉 가스켓을 사용하여, 낮은 비용.젤

절연제로: 절연제 층없이 절연되지 않은 유형.절연 유형, 집축을 방지하기 위해 주택 외부에 절연 층이 있습니다.

7. 응용 분야

고효율 공기 출구는 엄격한 공기 청결성 요구 사항을 가진 다양한 장소에서 널리 사용됩니다.

제약 산업: GMP 요구 사항을 준수하는 약물 생산 워크제제제장, 살균 준비 워크제장, API 정화 및 포장 워크제장, 품질 관리 실험실에서 사용됩니다.고효율 공기 출구는 제약 생산 중 공기 품질이 지정된 표준을 충족시키도록 깨끗한 공기를 제공합니다.

생물 기술 및 생명 과학: 생물 실험실, 세포 배양 방, 유전자 실험실, 미생물학 시험 방 등에서 사용되며, 공기에 있는 미생물과 입자가 실험 샘플과 배양을 오염시키지 않습니다.

반도체 및 전자 제조: 칩 제조 작업장, 웨이퍼 처리 영역, LCD 패널 생산 작업장, 정밀 전자 부품 조립 라인 등에서 사용되며, 현미경 입자가 전자 부품에 결함을 일으키지 않도록 높은 청결성 공기 환경을 제공합니다.

병원 및 의료 시설: 수술실, ICU 병원, 살균 치료실, 중앙 살균 공급 부서, 고립 병원 등에서 사용됩니다.고효율 공기 출구소는 병원 감염 위험을 줄이고 환자와 의료 직원을 보호하기 위해 깨끗한 공기를 제공합니다.

식품 및 음료 가공: 식품 포장 워크식식당, 우유 채우기 라인, 음료 생산 워크식당, 고기 가공 워크식당 등에서 사용되어 공기에 있는 미생물이 식품을 오염시키지 않으며 제품 유효 기간을 연장합니다.

정밀 계기 및 광학 제조: 렌즈 조립 작업장, 정밀 계기 교정 실, 광학 코팅 작업장 등에서 사용되며, 정밀 계기 및 광학 부품을 오염으로부터 보호하기 위해 먼지 없는 환경을 제공합니다.

연구소 및 R&D 센터: 화학 실험실, 물리학 실험실, 재료 과학 실험실, 분석 시험 센터 등에서 사용되며, 실험 샘플과 정밀 기기를 공기 입자 간단으로부터 보호합니다.

의료기기 제조: 의료기기 제조 워크의의장, 임플란트 제조 워크의장, 일회용 살균 장치 포장 워크의장 등에서 사용되어 제품이 생산 중에 미생물에 의해 오염되지 않도록 보장합니다.

화장품 생산: 화장품 채우기 워크화화화화화화장품 작업장, 화화화화장품 채우기 작업장, 화장화장품 채우기 작업장, 화장화품화품 작업장, 화장품화품 포장 작업장, 포장 작업장 등에 사용되어 화장식품을 오염시

데이터 센터 및 컴퓨터 룸: 서버 룸, 통신 룸, 제어 센터 등에서 사용됩니다.고효율 공기 출구는 장비 운영에 필요한 깨끗한 환경과 온도 제어를 유지하는 데 도움이 됩니다.

동물 주거 시설: SPF 동물 방, 실험 동물 센터, 동물 수술 방 등에서 사용되어 공기 전달 병원체가 동물 주거 지역에 들어오지 않도록 방지하고 실험 동물의 건강을 보호합니다.

항공우주 및 방어: 우주선 조립 작업장, 정밀 탐색 장비 제조 작업장, 무기 시스템 유지 보수 작업장 및 특별한 청결성 요구 사항을 가진 기타 응용 프로그램에서 사용됩니다.

8. 다른 클린룸 장비와 비교

고효율 공기 출구와 FFU: 고효율 공기 출구에는 통합 팬이 없으며 공기 공급 전력을 위해 중앙 HVAC 시스템에 의존합니다.FFU는 내장 팬을 가지고 있으며 독립적으로 작동할 수 있습니다.고효율 공기 출구는 초기 투자가 낮은 새로운 대규모 클린룸 프로젝트에 적합합니다.FFU는 독립적인 공기 흐름 제어를 필요로 하는 개조 프로젝트 및 응용 프로그램에 적합합니다.

고효율 공기 출구 vs 팬 필터 박스: 팬 필터 박스는 일반적으로 팬과 필터를 완전한 공기 공급 단위로 포함합니다.고효율 공기 출구는 단지 최종 장치이며 작동하기 위해 외부 팬이 필요합니다.고효율 공기 출구는 더 간단한 구조와 낮은 유지 보수 비용을 가지고 있습니다.

고효율 공기 출구 대 표준 Diffuser: 표준 Diffuser는 여과 능력을 가지고 있지 않으며 공기 흐름을 분배하는 데 사용됩니다.고효율 공기 출구는 확산과 고효율 여과를 제공하여 클린룸을 위한 전용 공기 공급 장치로 만듭니다.

9. 선택 가이드

청결성 요구 사항: 필요한 ISO 청결성 클래스에 따라 적절한 고효율 공기 출구를 선택하십시오.ISO 클래스 5 이상의 경우 ULPA 필터가 권장됩니다.ISO 클래스 6에서 클래스 8에 HEPA 필터가 적합합니다.

공기 흐름 요구 사항: 클린룸 면적, 높이 및 필요한 공기 변경 속도를 기반으로 공기 공급 총 양을 계산합니다.필요한 고효율 공기 출구 수와 출구 당 정격 공기 흐름을 결정합니다.

설치 공간: 천장 전체 높이를 측정하고 적절한 높이의 주택을 선택하십시오.공간이 제한되어 있으면 저형 고효율 공기 출구를 선택하십시오.

재료 선택: 정상적인 건조한 환경에서는 분말 코팅을 가진 탄소 강철이 적합합니다.습기 있는 환경이나 부식 가스가 있는 장소에서는 스테인리스 스틸 하우징을 선택하십시오.

실링 요구 사항: 높은 방공성 요구 사항을 가진 응용 프로그램 (생물 안전 실험실, 살균 제약 작업장 등) 의 경우 밀밀봉밀봉 밀봉 유형 밀밀봉 밀봉 유형 고효율 공기 출구가 권장됩니다.

Diffuser 유형: 높은 공기 흐름 균일성을 요구하는 응용 프로그램에 대해, 구부된 플레이트 Diffuser를 선택하십시오.조절 가능한 공기 흐름 방향을 필요로 하는 응용 프로그램의 경우, 루버 디퍼서를 선택하십시오.

유지 보수 편의성: 필터 교체를 위해 사용할 수 있는 작업 공간을 고려하고 클린룸 내부 또는 천장 위에서 서비스를 할 수 있는 모델을 선택하십시오.

준수 요구 사항: 제약 산업은 GMP 요구 사항을 준수하는 고효율 공기 출구를 선택해야 하며, 일반적으로 재료 인증서와 공장 시험 보고서가 필요합니다.

10. 설치 및 유지 보수

설치 주요 점: 설치 전에 천장 열기 차원이 공기 출구와 일치한지 확인하십시오.천장 plenum에 공급 배관을 설치하여 좋은 배관 실링을 보장합니다.고효율 공기 출구 하우징을 천장에 천천장에 밀봉 가스켓을 사용하여 천장에 밀봉하십시오.공급 배관을 공기 출구 입구에 연결하여 플랜지와 실링 가스켓을 사용하여 누출 없는 연결을 보장합니다.고효율 필터를 설치하여 올바른 방향과 적절한 실링을 보장합니다.Diffuser Plate를 설치합니다.압력 차별 시험관을 연결하십시오. 공기 공급 양과 압력 차별을 시험하기 위해 시스템 시스템을 수행하십시오.

필터 교체 절차: HVAC 시스템을 끄거나 해당 공기 출구 필필터 필필터 교체 절차를 닫습니다.Diffuser Plate를 제거하십시오.오래된 필터를 주택에서 제거하십시오.필터 장착 프레임과 밀봉 표면을 청소하십시오.새로운 필터를 설치하여 실링 가스켓이 균형적으로 압축되도록 합니다.Diffuser Plate를 다시 설치합니다.시스템을 다시 시작하고 공기 흐름 속도 및 압력 차별 테스트를 수행합니다.필터 교체 날짜와 압력 차이를 기록합니다.

매일 유지 보수: 정기적으로 압력계의 읽음을 관찰하십시오.압력 차이가 초기 저항의 두 배에 도달할 때 필터 교체가 필요합니다.분산기 플레이트 표면을 정기적으로 청소하여 먼지의 축적이 공기 흐름 분포에 영향을 미치지 않도록 합니다.공기 누출에 대한 밀봉 지점을 확인하십시오.공기 공급량이 설계 요구 사항을 충족하도록 정기적으로 공기 흐름 속도 테스트를 수행합니다.정기적으로 필터 무결성 테스트 (PAO 누출 테스트) 를 수행하여 필터 누출이 없음을 확인합니다.

일반적인 문제 해결: 공급 공기 용량이 부족하면 공기 용량 제어 공공기가 완전히 열려 있는지, 필터가 공공급 일일일일반적인 문제 해결 문제 해결 문제 해결 문제 해결: 공급 공기 용량이 부족하면 공기 용량 제어공기 공급이 불균형하면, 확산기 플레이트가 막히거나 잘못 평평화되어 있는지 확인하십시오.압력 차이가 너무 높으면 필터가 압압력차이가 압압력차이가 너무 높으면 필터가 압력차이가 압력차이가 너무 높다면 필터가 압압력차이가 압압압력하우징에 응축이 발생하면 절연층이 완전하거나 공급 공기 온도가 너무 낮는지 확인하십시오.
